产品介绍
CS2350M双恒电位仪内置两套恒电位/恒电流仪,每套恒电位仪各有一套辅助、工作和参比电极输出,并完全由CS Studio测试软件来协调输出电位/电流,CS2350M是真正意义上的双通道电化学工作站。
具体应用于:
1. 双通道独立使用,可同时进行两组常规电化学测试;
2. 双通道组合使用,可用于电化学分析四电极工作体系,尤其在氧还原(ORR)中间产物收集、金属氢扩散测试有广泛应用。
技术优势
CS2350M双恒电位仪不仅具有CS单通道系列高精度、宽量程以及强大的数据分析处理功能,而且在原有产品的基础上创新突破。 CS2350M双通道硬件设计可以实现两组实验体系的测试要求,同时,软件的组合编程功能大大提高了实验的效率。
典型案例
1. 双通道独立测试
使用专用的电池测试夹,配合软件的组合编程功能,给电池能源领域的用户带来更高效、更智能的测试体验。


图1.双通道独立测量参数设置界面

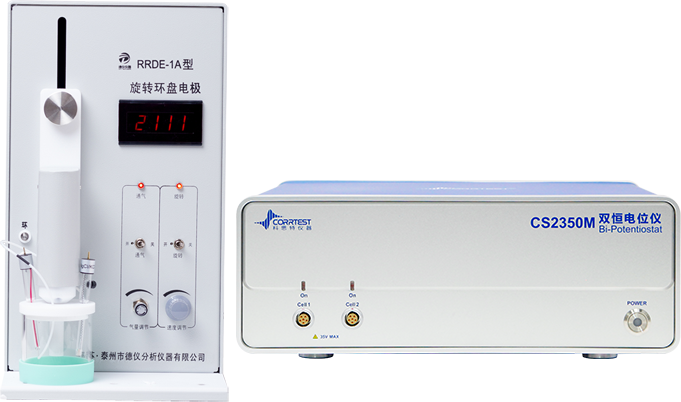

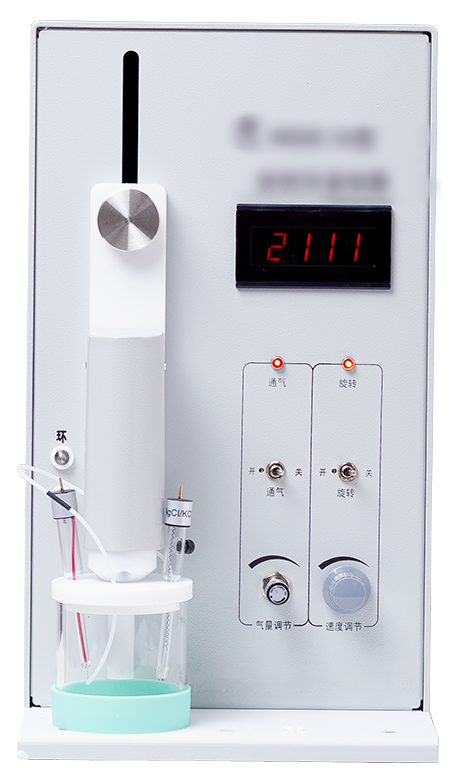

2.配合旋转环盘电极(RRDE)用于研究氧化还原体系:
在测量圆盘电极极化曲线的同时,将环电压设置为恒电位,控制圆环电极在固定的极化电势,用以检测圆盘电极上产生的反应中间物,该方法也成为检测反应中间物和研究电极反应机理的典型流体动力学方法。氧还原反应的电子转移数和相应的双氧水(中间产物)产率可分别通过公式测得:

.png)
其中知Idisk和Iring分别为测得的盘电流、环电流,电极收集效率N由盘环电极参数决定(常数)。将测试结果代入以上公式即求得实际反应的电子转移数n 和H2O2(%)所占比例。



图2.氧还原(ORR)中间产物检测

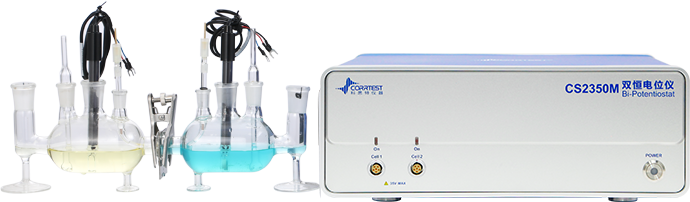

3. 金属中氢扩散测试:
两个恒电位装置配合Devnathan-Stachurski 双电解池,通过左侧电解池的阴极充氢和右侧电解的氢原子阳极氧化电流测量,进而计算氢原子在金属中扩散系数和氢通量。


图3.金属中氢扩散控制
技术指标

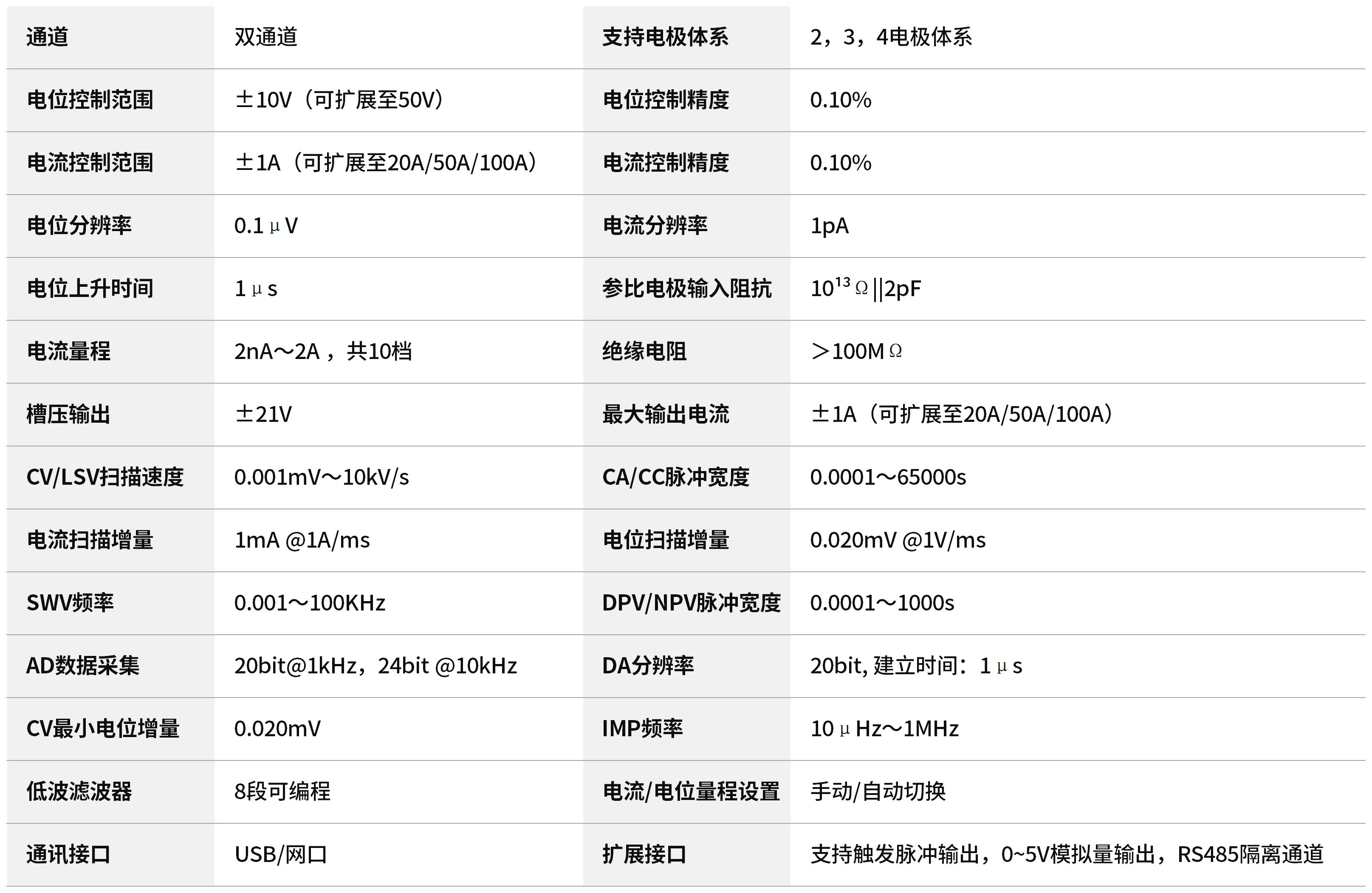

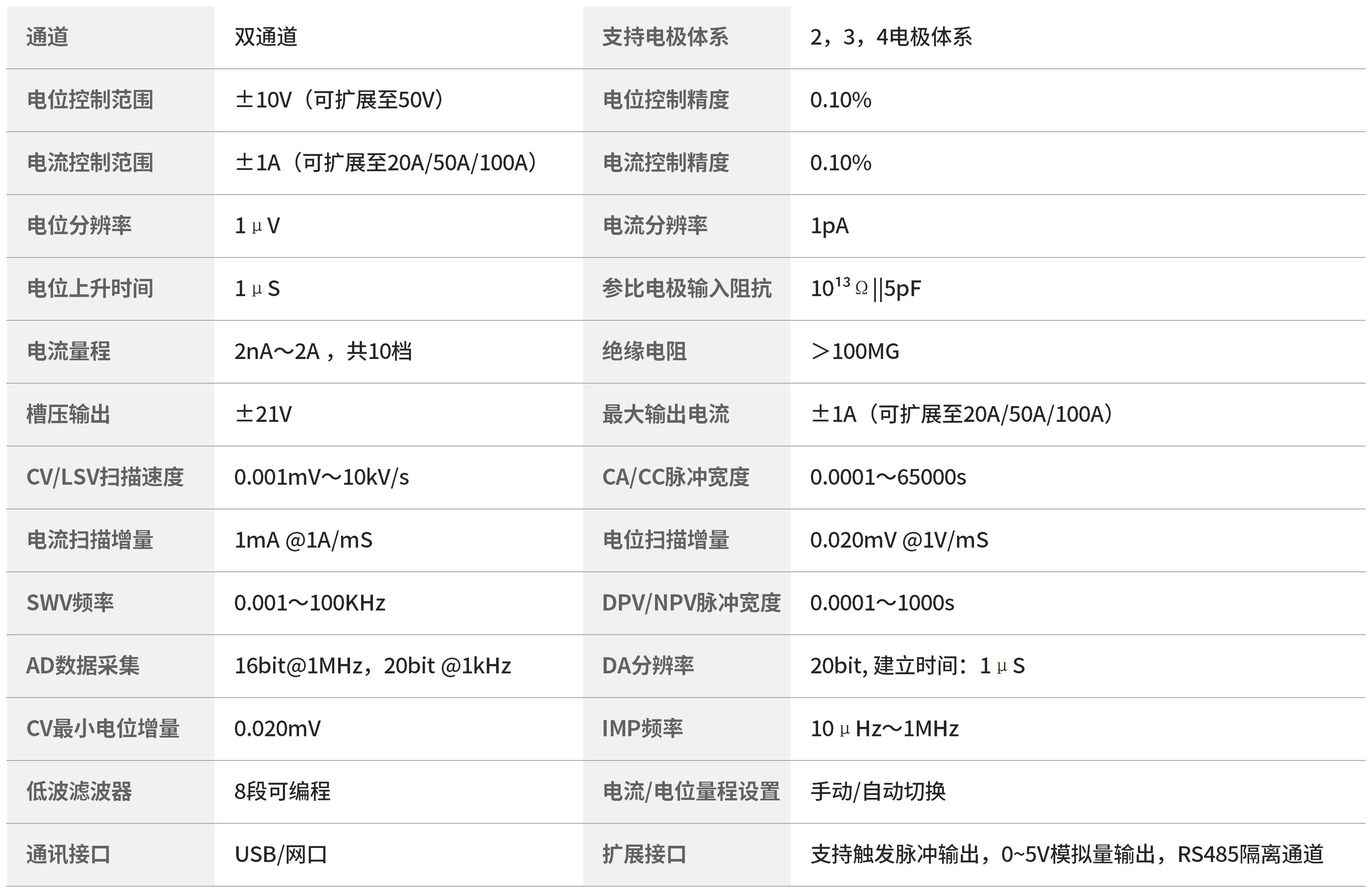

硬件参数指标
双恒电位仪 |
|
单恒电位电位控制范围 | ±10V,双恒电位仪电位控制范围:±10V | 恒电流控制范围 | ±1A(可扩展至20A/40A/100A) |
电位控制精度 | 0.1% | 电流控制精度 | 0.1% |
电位灵敏度 | 1μV | 电流灵敏度 | 1pA(可选100fA) |
电位上升时间 | 1μs | 电流量程 | 2A~2nA 10档 |
参比电极输入阻抗 | 1013Ω||8pF | 最大输出电流 | ±1A(可扩展至20A/40A/100A) |
槽压输出 | ±21V | 电流扫描增量 | 1mA@1A/ms |
CV和LSV扫描速度 | 0.001mV~10,000V/s | 电位扫描电位增量 | 0.076mV @1V/ms |
CA和CC脉冲宽度 | 0.0001~65,000s | DPV和NPV脉冲宽度 | 0.0001~1000s |
SWV频率 | 0.001~100KHz | CV的最小电位增量 | 0.020mV |
AD数据采集 | 16bit@1MHz,20bit @1kHz | 电流与电位量程 | 自动设置 |
DA分辨率 | 16bit,建立时间:1μs | 低通滤波器 | 8段可编程 |
通讯接口 | 网口 | 仪器净重 | 7.5Kg |
外形尺寸(mm) | 365(W)X338(D)X140(H) |
|
|

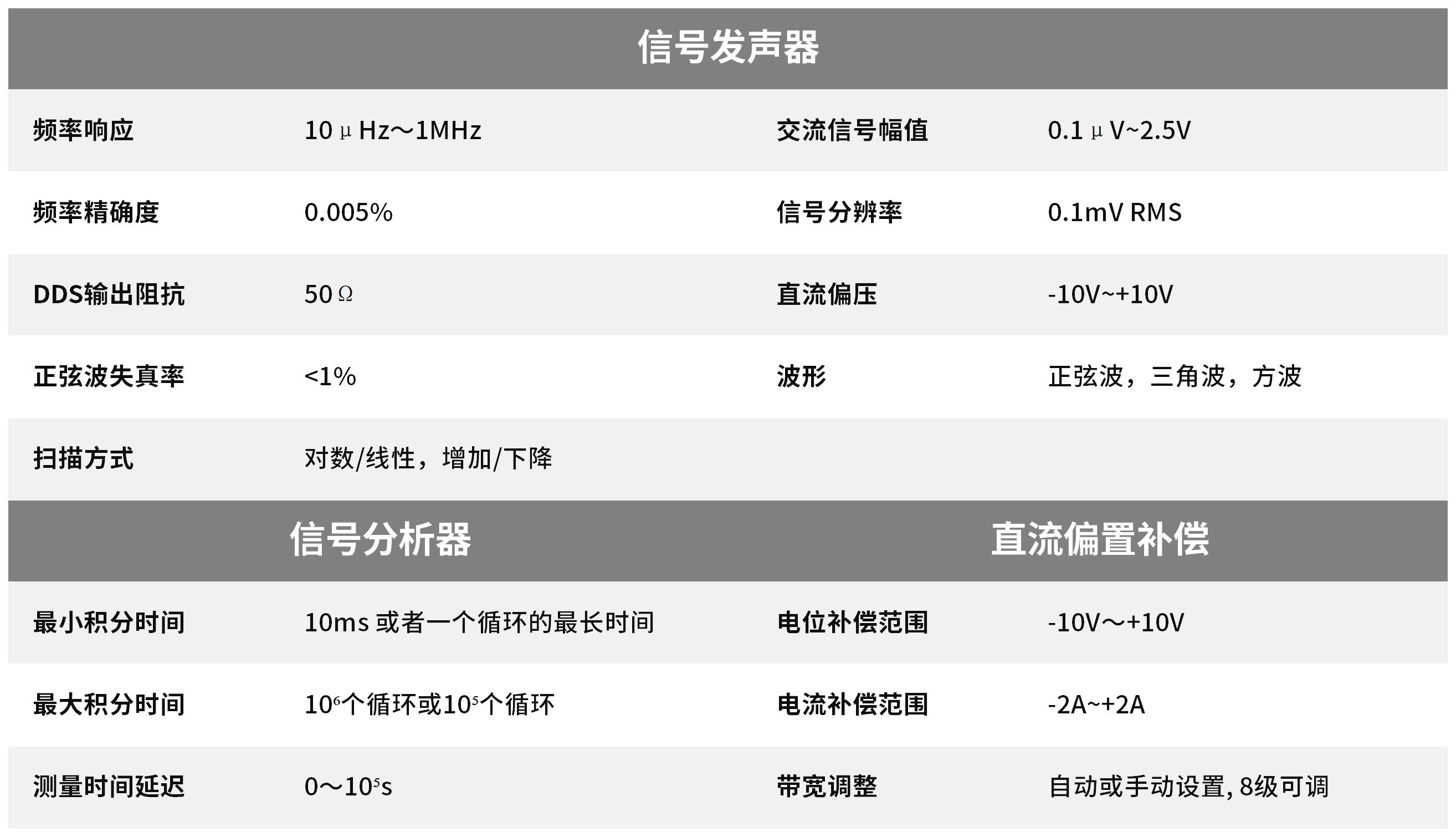

电化学阻抗测量指标
信号发生器 |
频率响应:10μHz~1MHz | 交流信号幅值:0mV~2500mV |
频率精确度:0.005% | 信号分辨率:0.1mV RMS |
DDS输出阻抗:50Ω | 直流偏压:-10V~+10V |
正弦波失真率:<1% | 波形:正弦波,三角波,方波 |
扫描方式:对数/线性,增加/下降 |
|
信号分析器 |
最大积分时间:106个循环或者105s | 测量时间延迟:0~105s |
最小积分时间:10ms或者一个循环的最长时间 |
|
直流偏置补偿 |
电位补偿范围:-10V~+10V | 电流补偿范围:-1A~+1A |
带宽调整:自动或手动设置, 共8级可调 |
|
仪器配置
1)仪器主机1台
2)CS Studio测试与分析软件1套
3)模拟电解池1个
4)电源线、网线各1条
5)电极电缆线2条
6)电脑(选配*)
功能方法
● 稳态极化
开路电位测量(OCP)、恒电位极化(i-t曲线)、恒电流极化、动电位扫描(TAFEL曲线)、动电流扫描(DGP)
● 暂态极化
任意恒电位阶梯波、任意恒电流阶梯波、恒电位阶跃(VSTEP)、恒电流阶跃(ISTEP)
● 计时分析
计时电位法(CP)、计时电流法(CA)、计时电量法(CC)
● 伏安分析
线性扫描伏安法(LSV)、循环伏安法(CV)、阶梯循环伏安法(SCV)、方波伏安法(SWV)、差分脉冲伏安法(DPV)、常规脉冲伏安法(NPV)、常规差分脉冲伏安法(DNPV)、交流伏安法(ACV)、二次谐波交流伏安(SHACV)、傅立叶变换交流伏安(FTACV)
● 电流检测
差分脉冲电流检测法(DPA)、双差分脉冲电流检测法(DDPA)、三脉冲电流检测法(TPA)、积分脉冲电流检测法(IPAD)
● 溶出伏安
电位溶出伏安、线性扫描溶出伏安、阶梯溶出伏安、方波溶出伏安、差分脉冲溶出伏安、常规脉冲溶出伏安、常规差分脉冲溶出伏安
● 交流阻抗
频率扫描-电位控制模式(EIS-V) 、 频率扫描-电流控制模式(EIS-I) 、 电位扫描(IMPE,Mott-Schottky) 、 时间扫描-电位控制模式、 时间扫描-电流控制模式
● 腐蚀测量
循环极化曲线(CPP)、线性极化曲线(LPR)、动电位再活化法(EPR)、电化学噪声(EN)、电偶腐蚀测量(ZRA)
● 电池测试
电池充放电测试、恒电流充放电(GCD)、恒电位充放电(PCD)、恒电位间歇滴定技术(PITT)、恒电流间歇滴定技术(GITT)
● 双恒测量
氢扩散测试(HDT)、盘环电极测试(RRDE)、法拉第效率测试(FET)
● 扩展测量
盘环电极测试、数字记录仪、波形发生器、圆盘电机控制、其它外设扩展端口(定制)
