产品介绍
适用标准
GB/T4948-1985 铝-锌-铟系合金牺牲阳极恒电流电化学性能测试方法
GB/T4950-1985锌-铝-镉合金牺牲阳极电化学性能测试方法（恒电流法）
GB/T 17848-1999 牺牲阳极电化学性能试验方法
牺牲阳极电化学性能试验
1.实验目的:本实验适用于测试铝合金牺牲阳极在海水中的电化学性能。
2.实验准备
电化学工作站：CS310X
参比电极：饱和甘汞电极
辅助电极：不锈钢圆筒，内外均为工作面，总面积约为840cm2
工作电极：铝合金，底部直径1.6cm，高2.8cm
试验容器：有机玻璃电解池
试验溶液：人造海水或洁净的天然海水（海水环境）
3.试验步骤
①工作电极用蒸馏水清洗，然后用丙酮或无水乙醇清楚油污。
②放入烘箱内在105℃下烘烤30min，取出后放入干燥器内。
③工作电极冷却至室温后进行第一次称重；然后重复烘烤、称重程序。两次称重结果相差应不大于0.4mg。取两次称重的平均值为工作电极（阳极试样）重量，记录m1。
④工作电极的两端非工作面和连接铜棒的浸水部分，应采用703硅橡胶进行密封，使试样的工作面积为14cm2。
⑤将辅助电极和工作电极固定在离水面和底面各10mm以上的位置，阳极试样悬吊在阴极环的中心部位。试验溶液的温度为15~30℃。
⑥打开电化学工作站前面板的电源开关，打开计算机，双击运行CS Studio测试软件，检查通讯是否正常。
⑦将电极插头的绿色护套夹与工作电极相连，红色护套夹与辅助电极相连，黄色护套夹与参比电极相连。

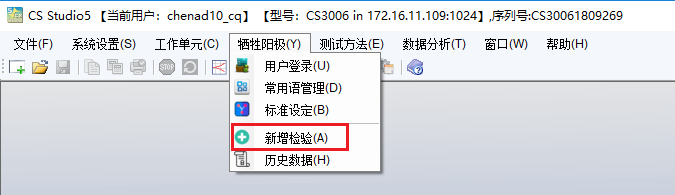

⑧在软件菜单栏找到牺牲阳极，选择新增检验。

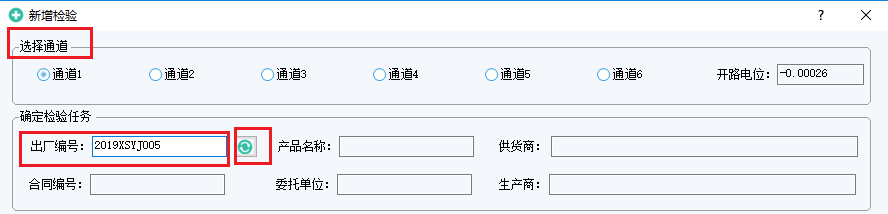

⑨选择通道，输入出厂编号，点击刷新按钮。

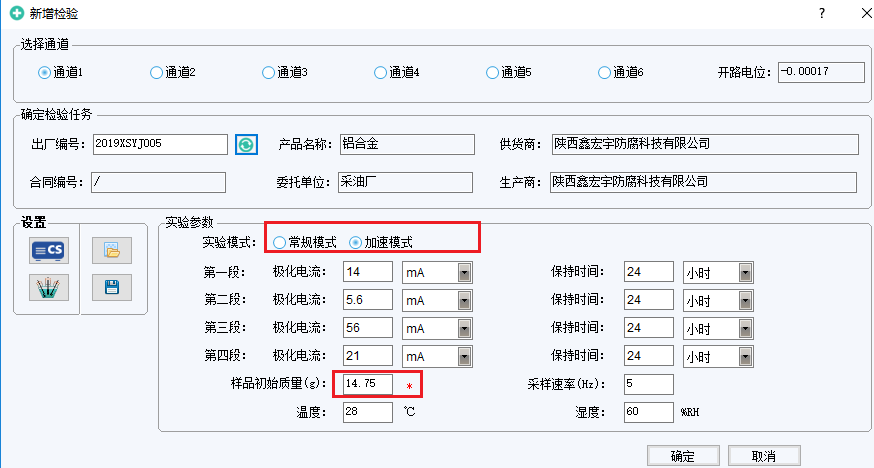

⑩选择实验模式，设置参数，输入样品初始质量m1，点击确定按钮，进行实验。
①①测试完成，点击处理数据按钮。
①②将工作电取出，去除703硅橡胶，阳极试样表面的腐蚀产物进行化学处理，处理方法见下表。
| 阳极试样名称 | 腐蚀产物处理方法 |
| 铝合金 | 浸入68%浓硝酸中5-10min，用水冲洗 |
| 锌合金 | 浸入饱和乙酸胺溶液中2-3h，用毛刷轻轻清除腐蚀产物，完全清除后，用水冲洗 |
| 镁合金 | 在60-80℃的20%CrO3中浸泡10min（室温浸泡30min），用水冲洗 |
①③将处理后的工作电极试样按照3.2-3.3的要求烘烤、称重，记录m2。

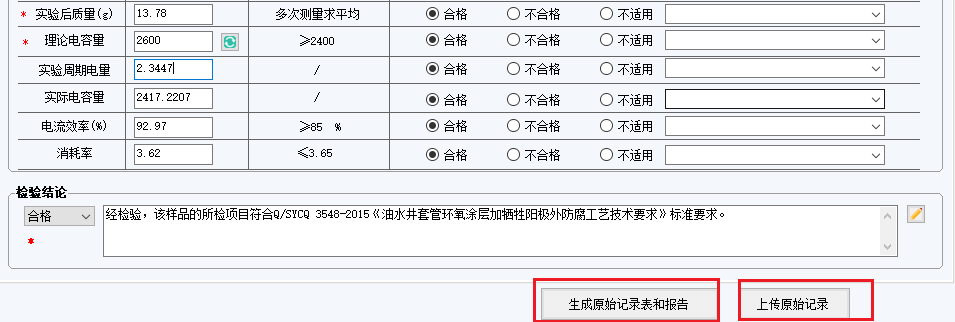

①④在检验结果上传窗口输入溶解状况，实验后质量m2，点击理论电容量后面的刷新按钮，得出结论。
①⑤点击生成原始记录和报表，点击上传原始记录。
技术指标
硬件参数指标
测量通道 | 3个（同时测量） | 低通滤波器 | 8段可编程 |
通道绝缘电阻 | >100MΩ | 通讯方式 | 网口通讯 |
恒电位控制范围 | ±10V | 恒电流控制范围 | ±500mA |
电位控制精度 | 0.1%×满量程读数±1mV | 电流控制精度 | 0.1%×满量程读数 |
电位灵敏度 | 10mV(>100Hz), 3mV(<10Hz) | 电流灵敏度 | <1pA |
电位上升时间 | ﹤1mS(<10mA),<10mS(<2A) | 电流量程 | 2A～2nA，共10档 |
参比电极输入阻抗 | 1012Ω||20pF | 最大输出电流 | 500mA |
槽压输出 | ±12V | 电流扫描增量 | 1mA @1A/mS |
CV 和LSV扫描速度 | 0.001mV～10000V/s | 电位扫描电位增量 | 0.076mV @1V/mS |
CA和CC脉冲宽度 | 0.0001～65000s | DPV和NPV脉冲宽度 | 0.0001～1000s |
SWV频率 | 0.001～100KHz | CV的最小电位增量 | 0.075mV |
AD数据采集 | 16bit@1MHz，20bit @1kHz | IMP频率 | 10mHz～1MHz |
DA分辨率 | 16bit，建立时间：1mS | 电流与电位量程 | 自动设置 |
电化学阻抗测量指标
信号发生器 |
频率响应：10mHz～1MHz | 交流信号幅值：1mV～2500mV |
频率精确度：0.005% | 信号分辨率：0.1mV RMS |
DDS输出阻抗：50Ω | 直流偏压：-10V～+10V |
正弦波失真率：<1% | 波形：正弦波，三角波，方波 |
扫描方式：对数/线性，增加/下降 |
|
信号分析器 |
最大积分时间：106个循环或者105S | 测量时间延迟：0～105S |
最小积分时间：10mS 或者一个循环的最长时间 |
|
直流偏置补偿 |
电位补偿范围：-10V～+10V | 电流补偿范围：-1A～+1A |
带宽调整：自动或手动设置, 共8级可调 |
|
仪器配置
1）多通道电化学工作站 CS3003 1台
2）配套软件 CS Studio 1套
3）专用电解池 3套
4）辅助阴极 3套
5）饱和甘汞电极3支
6）硅橡胶6支
7）模拟电解池3个
8）电源线 220V 1条
9）网口通讯线 1条
10）电极电缆线 1.2m 3条
11）选配：电脑
12）选配：烘箱
13）选配：天平
功能方法
稳态极化
开路电位测量（OCP）、恒电位极化（i-t 曲线）、恒电流极化、动电位扫描（TAFEL 曲线）、动电流扫描（DGP）
暂态极化
任意恒电位阶梯波、任意恒电流阶梯波、恒电位阶跃（VSTEP）、恒电流阶跃（ISTEP）
计时分析
计时电位法（CP）、计时电流法（CA）、计时电量法（CC）
伏安分析
线性扫描伏安法（LSV）、线性循环伏安法（CV）、线性扫描伏安法（LSV）、线性循环伏安法（CV）、阶梯循环伏安法（SCV）、方波伏安法（SWV）、差分脉冲伏安法（DPV）、常规脉冲伏安法（NPV）、常规差分脉冲伏安法（DNPV）、交流伏安法（ACV）、二次谐波交流伏安（SHACV）溶出伏安恒电位溶出伏安、线性溶出伏安、阶梯溶出伏安、方波溶出伏安
电池测量
电池充放电测试、恒电流充放电
交流阻抗功能
电化学阻抗（EIS）～频率扫描、电化学阻抗（EIS）～时间扫描、电化学阻抗（EIS）～电位扫描（Mott-Schottky曲线）
