单通道电化学工作站

<
>
CS1350Pro大电流电化学工作站

CS1350Pro 大电流电化学工作站是常规电化学工作站的升级型号,可实现交 /直流最大 5A 的电流输出。可用于:1)燃料电池测试;2)电解水制氢测试;3)动力电池测试、超级电容器测试等。

仪器配置

1)仪器主机1台;

2)CS Studio6测试与分析软件1套

3)电源线/USB数据线各1条

4)电极电缆线(含噪声测量线)1条

5)模拟电解池1个(仪器自检器件)

联系我们
咨询电话
027-67849450
分享:
浏览:0
相关应用

关注微信公众号

产品介绍

CS1350Pro大电流电化学工作站是常规电化学工作站的升级型号,可实现交/直流最大5A的电流输出,测试功能包括:恒电位/恒电流测试、电位/电流阶跃测试、循环伏安测试、线性扫描伏安测试、交流阻抗(电位/电流控制两种模式)、莫特肖特基曲线测试等。

具体应用于:1)燃料电池测试;2)电解水制氢测试;3)动力电池测试、超级电容器测试等。

技术指标

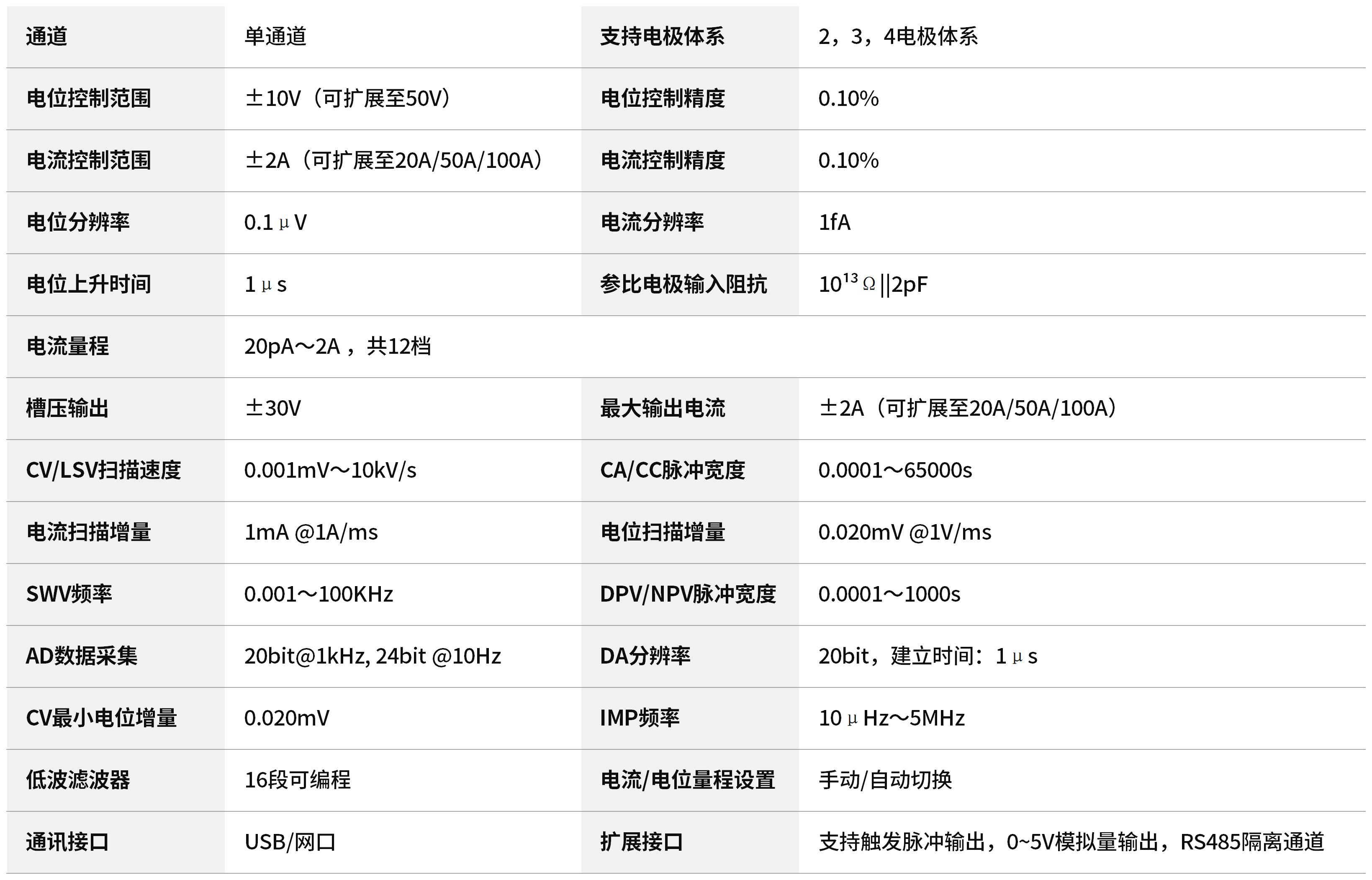

硬件参数指标
恒电位电位控制范围:±10V

CV 和LSV扫描速度:0.001mV/s~10kV/s

恒电流控制范围:±5A

CA和CC脉冲宽度:0.0001~65000s

电位控制精度:0.1%

电流扫描增量:1mA @1A/ms

电流控制精度:0.1%

电位扫描时电位增量:0.020mV @1V/ms

电位分辨率:1μV

SWV频率:0.001~100kHz

电流灵敏度:1pA

DPV和NPV脉冲宽度:0.001~100s

电位上升时间:≤1μs

AD数据采集:16bit@1MHz, 20bit @1KHz

参比电极输入阻抗:1013Ω||5pF

DA分辨率:20bit

输入偏置电流:≤10pA

CV的最小电位增量:0.020mV

电压测量量程:±200mV、±2V、±5V、±10V,共4档

低通滤波器:7段可编程

电流测量量程:±2nA~±5 A ,共10档

电流与电位量程:手动/自动切换

槽压:±18V

电极结构:2、3、4电极方式

最大输出电流:±5A

接地方式:浮地或接地,支持零阻电流计

接口通讯模式:USB2.0、RJ45网口



电化学阻抗功能指标

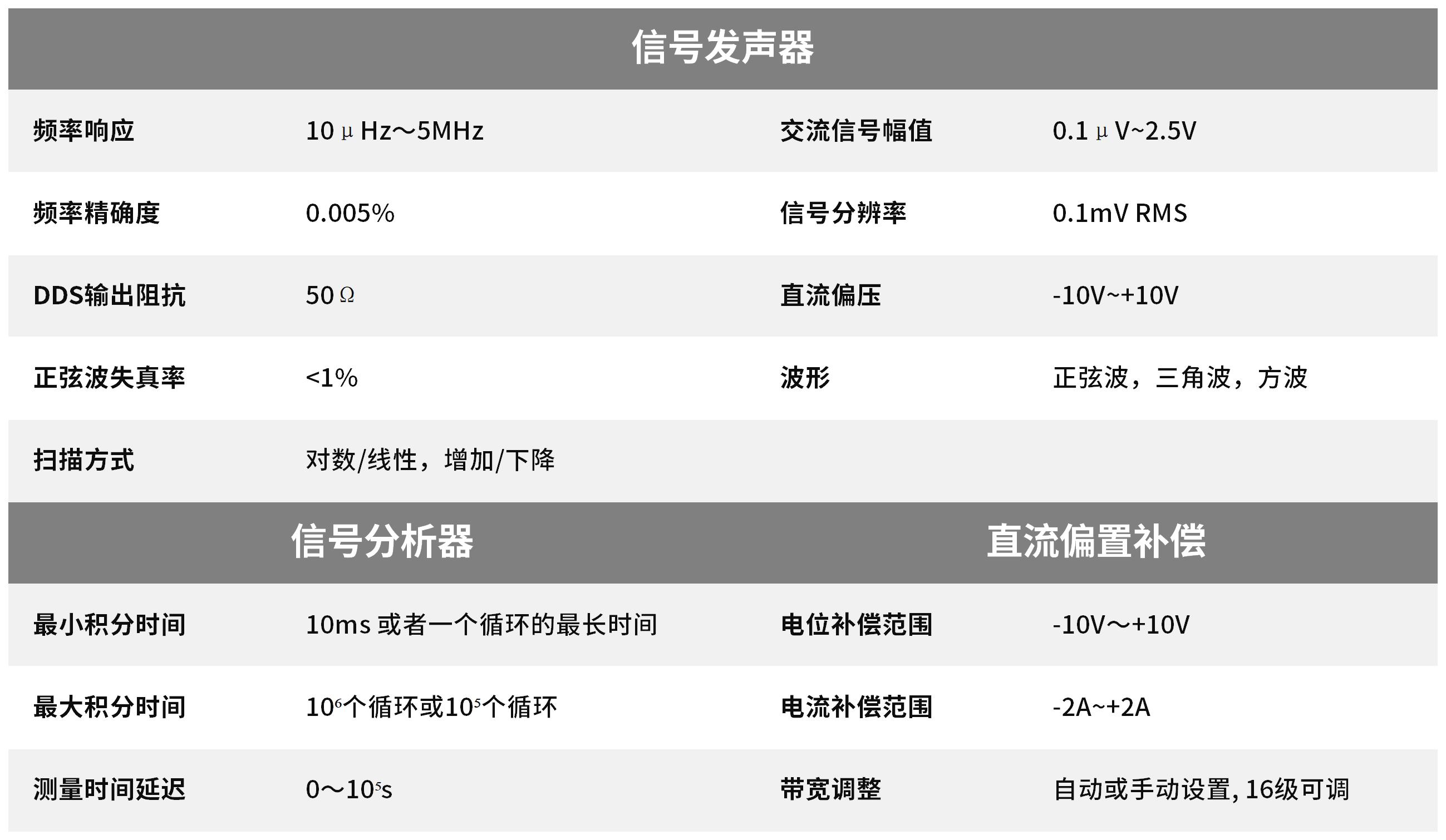

信号发生器


频率响应:10uHz~1MHz

信号分辨率:0.1mV RMS

频率精确度:0.1%

直流偏压:-10~+10V

交流信号幅值:1mV~2500mV

DDS输出阻抗:50Ω

正弦波失真:<1%

波形:正弦波,三角波,方波

扫描方式:对数/线性,增加/下降


信号分析器

最小积分时间:10ms 或循环的最长时间

测量时间延迟:0~105

最大积分时间:106个循环或者105s


直流偏置补偿


电位自动补偿范围:-10V~+10V

带宽调整(Bandwidth):
自动或手动设置,共8级可调

电流补偿范围:-2A~+2A

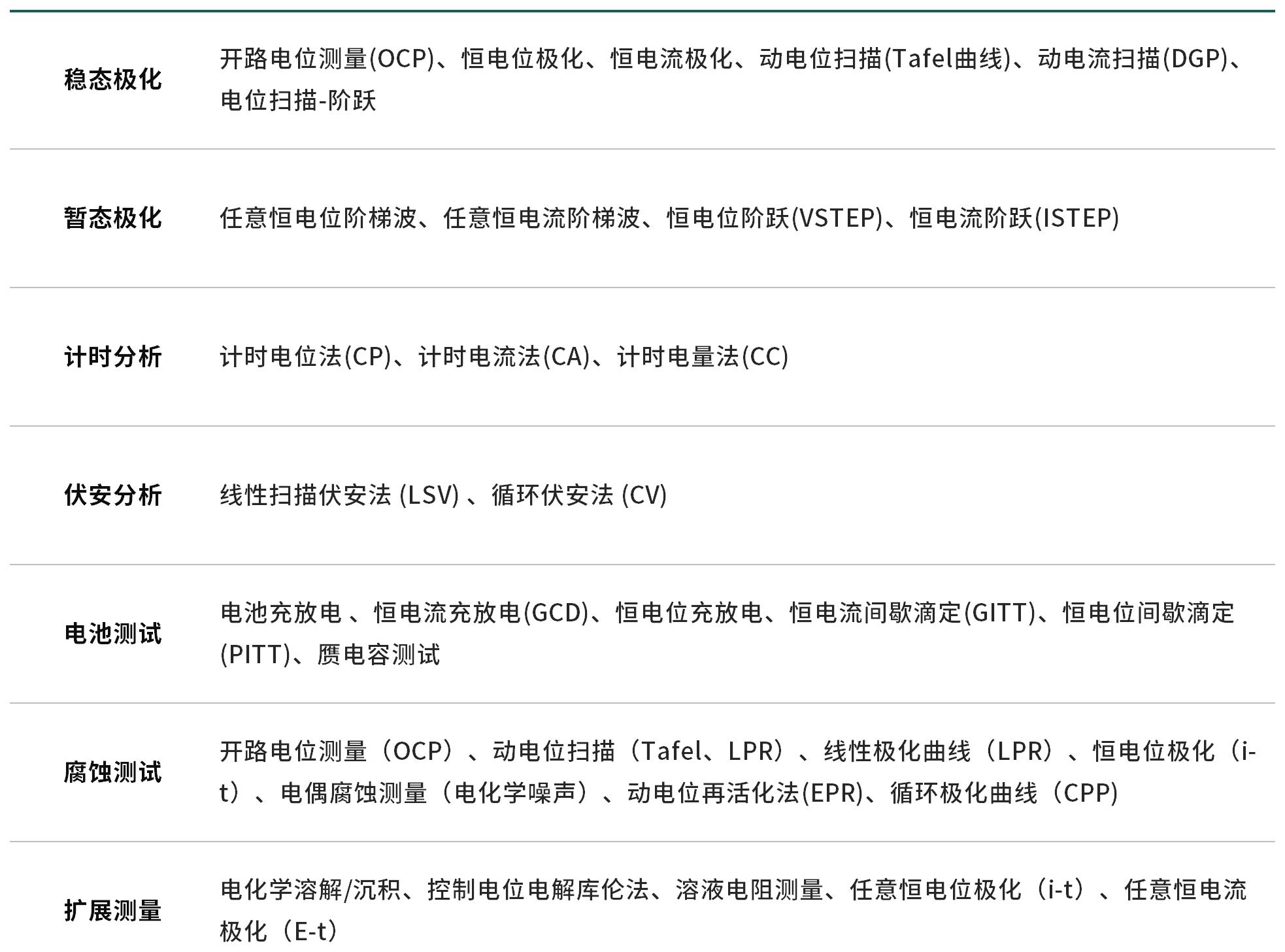

功能方法

CorrTest测量与控制软件主要功能
稳态极化:开路电位测量(OCP)、恒电位极化(I-t曲线)、恒电流极化、动电位扫描(TAFEL曲线)、动电流扫描(DGP)
暂态极化:任意恒电位阶梯波、任意恒电流阶梯波、多电位阶跃(VSTEP)、多电流阶跃

计时分析:计时电位法(CP)、计时电流法(CA)、计时电量法(CC)
伏安分析:线性扫描伏安法(LSV)#、线性循环伏安法(CV)、阶梯循环伏安法(SCV)#、方波伏安法(SWV)#、差分脉冲伏安法(DPV)#、常规脉冲伏安法(NPV)#、常规差分脉冲伏安法(DNPV)#、差分脉冲电流检测法(DPA)、双差分脉冲电流检测法(DDPA)、三脉冲电流检测法(TPA)、积分脉冲电流检测法(IPAD)、交流伏安法(ACV)#、二次谐波交流伏安(SHACV)、傅里叶变换交流伏安(FTACV)(标#号的方法包括相应的溶出伏安分析方法)
交流阻抗:电化学阻抗(EIS)~频率扫描(电位控制/电流控制模式)、电化学阻抗(EIS)~时间扫描(电位控制/电流控制模式)、定频阻抗(EIS)~时间扫描(电位控制/电流控制模式)、电化学阻抗(EIS)~电位扫描(Mott-Schottky曲线)
腐蚀测量:动电位再活化法(EPR)、电化学噪声(EN)、电偶腐蚀测量(ZRA)、氢扩散测试、晶间腐蚀测量

电池测试:电池充放电测试、恒电流充放电、恒电流滴定GITT、恒电位滴定PITT
其他:圆盘电极测试以及转速控制、溶液电阻测量(IR降)、溶液电阻正反馈补偿(IR补偿)
