弛豫时间分布（Distribution of Relaxation Times，DRT）是电化学阻抗谱（EIS）分析领域的无模型定量解析方法，核心是将频率域的EIS数据转化为时间域的弛豫时间分布特征，突破传统等效电路模型（ECM）预设电路结构的局限性，实现复杂电化学体系中重叠动力学过程的精准拆分与定量分析。广泛应用于电池、燃料电池、电解水、腐蚀、电催化等电化学研究与工业应用领域。

核心原理

DRT 以Voigt 等效电路为理论基础，将电化学体系的极化阻抗视为无穷多个微分电阻电容（RC）并联单元的串联叠加，每个RC单元对应一个特征弛豫时间τ=RC（反映单一动力学过程的响应速率，τ越大，过程越缓慢）。通过积分形式表达极化阻抗，再从实测 EIS 数据中反演求解弛豫时间分布函数γ(lnτ)，该函数表征不同弛豫时间对应的极化电阻贡献，其核心阻抗表达式为：

实际体系总阻抗为欧姆电阻Rohm与极化阻抗Zpol串联（含电感时需额外修正），即Z(ω)=Rohm+Zpol(ω)。

DRT 求解需引入正则化技术以平衡数据拟合精度与求解的平滑度，避免结果振荡。

关键特征与物理意义

DRT 的分析结果以 γ(lnτ)-lnτ分布图呈现，图中特征直接对应电化学体系的动力学信息，物理意义明确且可定量，核心特征如下：

峰位置：对应弛豫时间τ，区分不同速率的电化学过程。如双电层充电（快速过程，τ小）、电荷转移（中速过程）、扩散 / 界面极化（慢速过程，τ大）；

峰面积：对应单一过程的极化电阻，积分所有峰面积可得体系总极化电阻Rp，可定量分析各过程对总阻抗的贡献占比；

峰宽：反映过程的均一性，峰宽越大，说明对应动力学过程的非均一性越强（如电极界面缺陷多、多孔材料孔径分布宽、电解液浓度梯度不均等）；

峰数量：直接对应体系中独立的电化学动力学过程数量，可判断是否存在重叠过程（传统 Nyquist 图易将多过程融合为单一圆弧，DRT 可实现有效拆分）。

核心优势

相较于传统 EIS 分析的等效电路法，DRT 具备显著的方法学优势，成为复杂体系分析的重要工具：

·无模型约束：无需预设等效电路结构，避免因电路假设不当导致的模型不性问题，尤其适用于机理不明确、多过程重叠的复杂电化学体系；

·定量与直观：直接拆分各动力学过程，定量给出各过程的电阻贡献，结果可视化程度高，易理解、易对比；

·辅助等效电路构建：DRT 分析结果可明确体系的过程数量、特征弛豫时间范围，为等效电路模型的合理构建提供依据，同时为电路参数拟合提供精准初值；

·高灵敏度：可识别传统 EIS 图中难以分辨的弱过程、慢过程（如电池老化后的副反应、电极界面的缓慢极化过程），提升分析的分辨率

CS Analysis软件DRT分析操作

CS Analysis新增DRT分析，建议大家先进行KK验证，得到KK验证之后的数据，再进行DRT分析，以减小分析误差。具体操作如下

1.打开测试原始数据

打开CS Analysis软件，点击“文件”“打开文件”，找到想要分析的数据，打开即可。

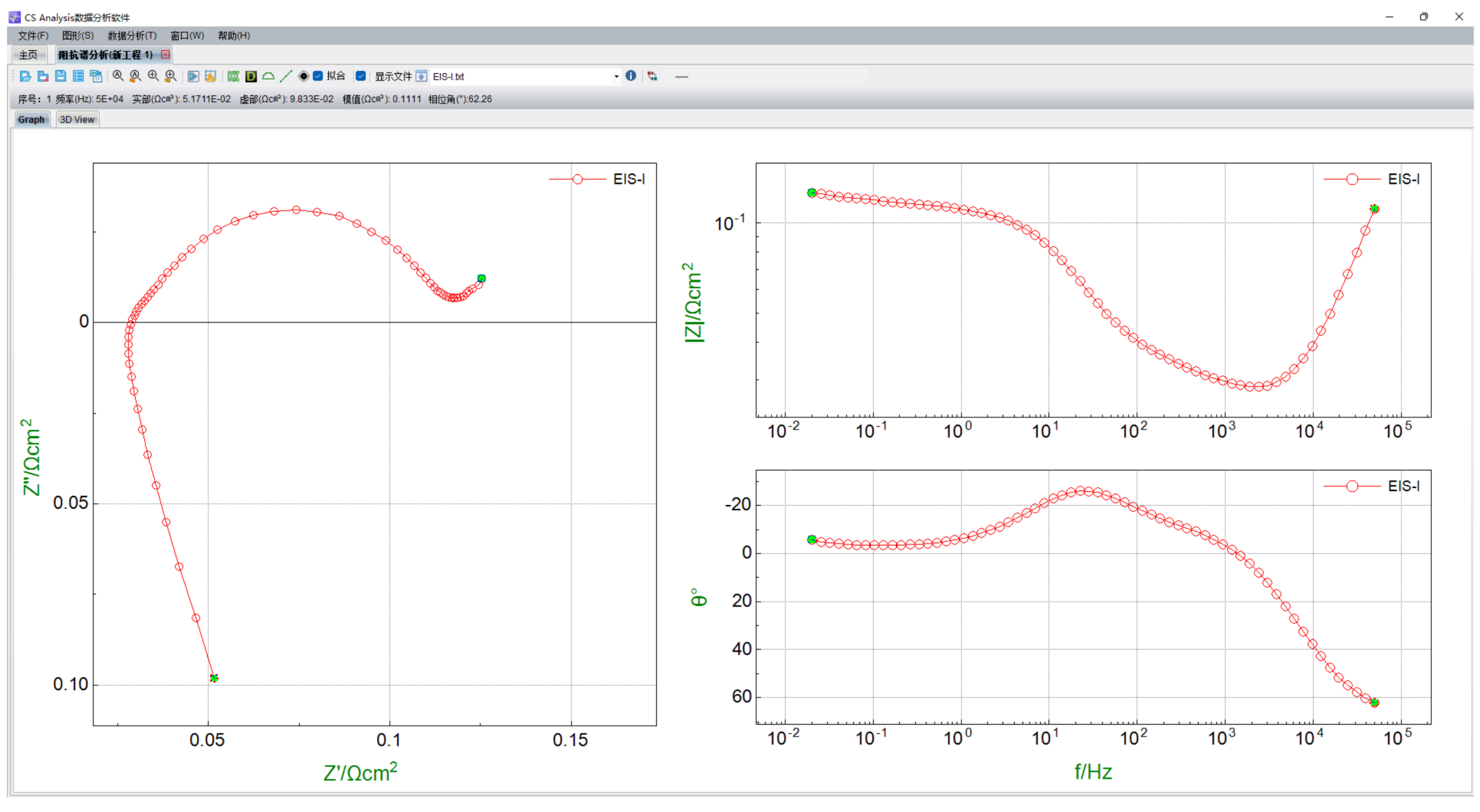

图1 阻抗数据打开界面
