电化学摩擦磨损试验仪

<
>

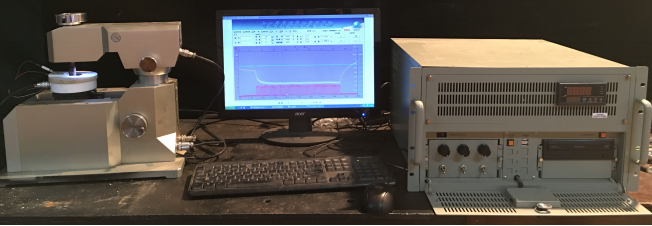

CS300W电化学腐蚀摩擦磨损试验仪

针对材料表面及薄膜在腐蚀液体中进行高速往复运动形式的摩擦性能和耐磨强度进行定量评价。

运用球-盘之间摩擦原理及微机自控技术,将砝码或可变加载机构加至磨球上,材料试样随试验台运用偏心轮原理,以设定的频率,实现摩擦副的高速往复运动,通过传感器获取摩擦时的摩擦力信号,经放大处理,输入计算机经A/D转换将摩擦力信号通过运算得到摩擦系数曲线。

联系我们
咨询电话
027-67849450
分享:
浏览:0
相关应用

关注微信公众号

产品介绍

CS300W电化学腐蚀摩擦磨损试验仪内置CS电化学工作站,针对材料表面及薄膜在不同载荷、不同频率、不同温度及不同气氛下,在腐蚀液体中进行高速往复运动形式的摩擦性能和耐磨强度进行定量评价。主要模拟海、江湖、河及人体体液中的腐蚀摩擦状态。




CS300W电化学腐蚀摩擦磨损试验仪运用球-盘之间摩擦原理及微机自控技术,将砝码或可变加载机构加至磨球上,材料试样随试验台运用偏心轮原理,以设定的频率,实现摩擦副的高速往复运动,通过传感器获取摩擦时的摩擦力信号,经放大处理,输入计算机经A/D转换将摩擦力信号通过运算得到摩擦系数曲线。


μ=F/N
μ—摩擦系数
F—摩擦力
N—正压力(载荷)



样品至于样品槽内,通过工作电极(下摩擦副接触电极)和参比电极可以得到摩擦过程中电化学腐蚀变化。

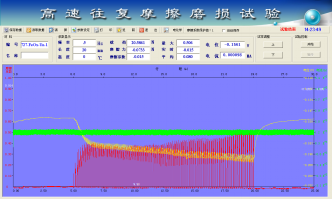

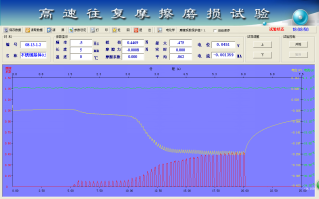

通过摩擦系数曲线的变化得到材料或薄膜的摩擦性能和耐磨强度,即在特定载荷下,经过多长时间(多长距离)摩擦系数会发生变化,此时薄膜被磨损并通过称重法得到材料表面磨损量。

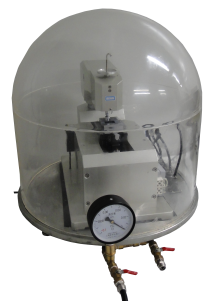

可控气氛组件通过真空泵将空气抽干,通入实验所需气氛(氮气、氦气等),使样品在不同气氛中试验。

磨损量检测组件通过检测磨损深度可直接得到磨痕的截面积。












技术指标

仪器主要技术指标
1) 加载方式:砝码加载

自动加载:恒定加载、交变加载(正弦波加载、三角波、梯度加载)
2)
加载范围:1300N
3)
加载检测精度:0.5N(砝码加载精度:±0.5mN)
4)
摩擦力检测精度:0.5N
5)
往复次数:不限
6)
往复频率:0.00120Hz
7
 升降高度:25mm
8)
行    程:0.530mm
9)
电化学腐蚀摩擦副夹具:Φ3 mm、Φ4 mm、Φ5 mm、Φ6mm
10
电化学腐蚀摩擦副:GCr15钢球、AlO陶瓷球、ZrO陶瓷球、SiN陶瓷球
11电化学腐蚀组件台架
12电化学腐蚀组件接口
13
电化学摩擦腐蚀硬件参数指标:

恒电位控制范围

±10V

恒电流控制范围

±2.0A

摩擦腐蚀电位控制精度

0.1%×满量程读数±1mV

摩擦腐蚀电流控制精度

0.1%×满量程读数

摩擦腐蚀电位灵敏度

10mV(>100Hz), 3mV(<10Hz)

摩擦腐蚀电流灵敏度

<10pA

摩擦腐蚀电位上升时间

<1ms(<10mA),<10ms(<2A)

摩擦腐蚀电流量程

2A~200nA, 共8档

参比电极输入阻抗

1012Ω||20pF

最大输出电流

2.0A

槽压输出

±21V

摩擦腐蚀电流扫描增量

1mA@1A/ms

摩擦CV 和LSV扫描速度

0.001mV~10000V/s

摩擦腐蚀电位扫描电位增量

0.076mV @1V/ms

摩擦CA和CC脉冲宽度

0.0001~65000s

摩擦DPV和NPV脉冲宽度

0.0001~1000s

摩擦SWV频率

0.001~100KHz

摩擦CV的最小电位增量

0.075mV

AD数据采集

16bit@1MHz,20bit @1kHz

摩擦腐蚀电流与电位量程

自动设置

DA分辨率

16bit,建立时间:1ms

低通滤波器

8段可编程

通讯接口

USB2.0



     摩擦腐蚀电化学阻抗测量指标

信号发生器




频率响应

10mHz~500KHz

正弦波失真率

<1%

频率精确度

0.005%

扫描方式

对数/线性,增加/下降

DDS输出阻抗

50W



信号分析器




最大积分时间

106个循环或者105s

最小积分时间

10ms或者一个循环的最长时间

直流偏置补偿




电位补偿范围

-10V~+10V

带宽调整

自动或手动设置, 共8级可调

14)测试操作:键盘操作,微机控制

15数据处理:生成Access、Excel数据库文件,Word实验报告,Jpeg图片

功能方法

仪器主要配置
1仪器主机一台
2生物腐蚀摩擦电化学工作站1套
3工控计算机一台(工控机箱;工控主板;工控底板;内存:4G;硬盘:500G)
4显示器:19#液晶宽屏1台
5配件:
   工具1套(内六扳手、螺丝刀、校准支架)
    M1等级标准砝码1套1000克、500克、100克、50克、10克砝码各1只,200克、 20克砝码各2只
    使用说明书1本
    软件光盘:1张


选 购 件
u 磨损量测量组件:
1) 试验载荷:5g10g
2) 试样移动速度:1mm/s~4mm/s
3) 测量范围:2μm~200μm
4) 试样厚度:1mm~10mm片
5) 分 辨 率:±0.02μm
6) 压   头:金刚石、锥角90
°、半径0.1mm
7) 磨损率:磨痕截面积mm2(磨损体积/牛·分钟)
   u 可控气氛组件:常压~-0.08MPa
