电化学摩擦磨损试验仪

<
>

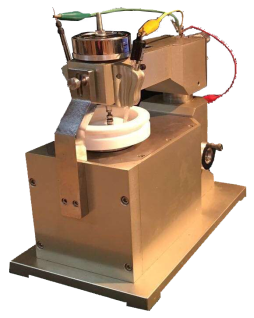

CS400Z电化学腐蚀摩擦磨损试验仪

针对材料表面及薄膜在不同载荷、不同转速在腐蚀液体中进行旋转运动形式的摩擦性能和耐磨强度进行定量评价。

内置CS电化学工作站,针对材料表面及薄膜在不同载荷、不同转速在腐蚀液体中进行旋转运动形式的摩擦性能和耐磨强度进行定量评价。主要模拟海、江湖、河及人体体液中的腐蚀摩擦状态。

联系我们
咨询电话
027-67849450
分享:
浏览:0
相关应用

关注微信公众号

产品介绍

CS400Z电化学腐蚀摩擦磨损试验仪内置CS电化学工作站,针对材料表面及薄膜在不同载荷、不同转速在腐蚀液体中进行旋转运动形式的摩擦性能和耐磨强度进行定量评价。主要模拟海、江湖、河及人体体液中的腐蚀摩擦状态。



工作原理

CS400Z电化学腐蚀摩擦磨损试验仪运用球-盘之间摩擦原理及微机自控技术,通过砝码或连续加载机构将负荷加至球上,作用于试样表面,同时试样固定在测试平台上,并以一定的速度旋转,使球摩擦涂层表面。通过传感器获取摩擦时的摩擦力信号,经放大处理,输入计算机经A/D转换将摩擦力信号通过运算得到摩擦系数变化曲线。

μ=F/N
μ—摩擦系数
F—摩擦力
N—正压力(载荷)


样品至于样品槽内,通过工作电极和参比电极可以得到摩擦过程中电化学腐蚀变化。

通过摩擦系数曲线的变化得到材料或薄膜的摩擦性能和耐磨强度,即在特定载荷下,经过多长时间(多长距离)摩擦系数会发生变化,此时薄膜被磨损并通过称重法得到材料表面磨损量。



技术指标

仪器主要技术指标
加载方式:砝码加载
载荷10g~2000g、精度0.1g
平台转速0.01转/min~3000转/min
精度±1转
升降高度20mm
旋转半径:3mm~20mm
电化学模块:一套聚四氟乙烯或者尼龙的旋转模块电化学耐腐蚀槽、电极夹持组件以及电化学工作站连接部分

电化学指标
硬件参数指标

恒电位控制范围

±10V

恒电流控制范围

±2.0A

摩擦腐蚀电位控制精度

0.1%×满量程读数±1mV

摩擦腐蚀电流控制精度

0.1%×满量程读数

摩擦腐蚀电位灵敏度

10mV(>100Hz), 3mV(<10Hz)

摩擦腐蚀电流灵敏度

<10pA

摩擦腐蚀电位上升时间

<1ms(<10mA),<10ms(<2A)

摩擦腐蚀电流量程

2A~200nA, 共8档

参比电极输入阻抗

1012Ω||20pF

最大输出电流

2.0A

槽压输出

±21V

摩擦腐蚀电流扫描增量

1mA@1A/md

摩擦CV 和LSV扫描速度

0.001mV~10000V/s

摩擦腐蚀电位扫描电位增量

0.076mV @1V/ms

摩擦CA和CC脉冲宽度

0.0001~65000s

摩擦DPV和NPV脉冲宽度

0.0001~1000s

摩擦SWV频率

0.001~100KHz

摩擦CV的最小电位增量

0.075mV

AD数据采集

16bit@1MHz,20bit @1kHz

摩擦腐蚀电流与电位量程

自动设置

DA分辨率

16bit,建立时间:1ms

低通滤波器

8段可编程

通讯接口

USB2.0




摩擦磨损控制组件

电化学阻抗测量指标

信号发生器




频率响应

10mHz~500KHz

正弦波失真率

<1%

频率精确度

0.005%

扫描方式

对数/线性,增加/下降

DDS输出阻抗

50Ω



信号分析器




最大积分时间

106个循环或者105s

最小积分时间

10ms或者一个循环的最长时间

直流偏置补偿




电位补偿范围

-10V~+10V

摩擦副

GCr15钢球;AlO陶瓷球 ;ZrO陶瓷球;SiN陶瓷球

带宽调整

自动或手动设置, 共8级可调

测试操作

键盘操作,微机控制

摩擦副夹具

ф3mm、ф4mm、ф5mm、ф6mm;

数据处理

加载曲线线性修正生成Access、Excel数据库文件、Word实验报告、Jpeg图片


功能方法
